Золотниковые распределители с электромагнитным управлением. Два типоразмера с условным проходом 6 и 10 мм: десять схемных исполнений, электромагниты постоянного и переменного тока, давление нагнетания до 320 кгс/см². Характеристики, гидросхемы, габаритные чертежи и расшифровка обозначения — по паспортам изготовителя.
Десять схем и четыре катушки дают 80 обозначений. Выберите типоразмер, схемное исполнение и напряжение — справа появится готовое обозначение, гидросхема и параметры.
Электромагнит со стороны канала А. В переходном состоянии золотника все каналы перекрыты.
Обозначение — по разделу 3 паспорта. Цена и срок поставки — по запросу; характеристики не являются публичной офертой.
Одинаковые схемы и напряжения, разные условный проход, расход, давление на сливе и масса.
Компактное исполнение для встраиваемой клапанной аппаратуры и управления потоками. Длина корпуса — 81 мм с одним электромагнитом.
Больший проход и расход, повышенное давление на сливе. На стыковочной поверхности — каналы P, A, B и сливная линия T (на чертеже T1 и T2).
Пять схем с одним электромагнитом и пять — с двумя. В карточках — гидросхема из паспорта и краткое описание; клик открывает страницу исполнения.

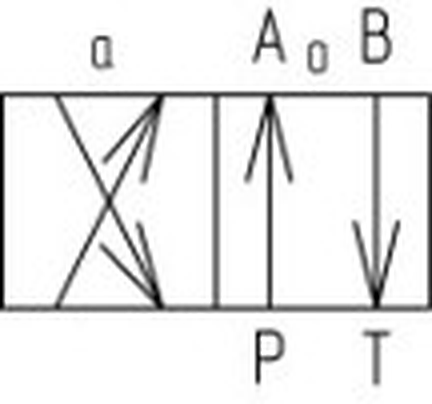

574А1 эл.
Электромагнит со стороны канала А. В переходном состоянии золотника все каналы перекрыты.
Схема и параметры →

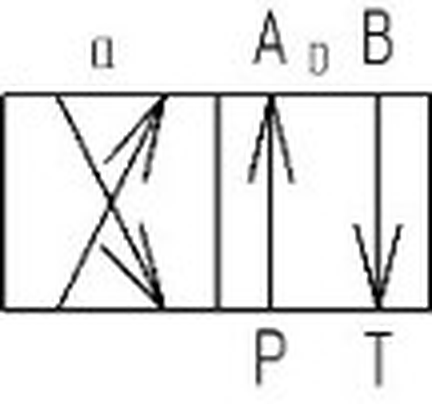

5741 эл.
Электромагнит со стороны канала А. В переходном состоянии золотника каналы перепускают рабочую жидкость.
Схема и параметры →

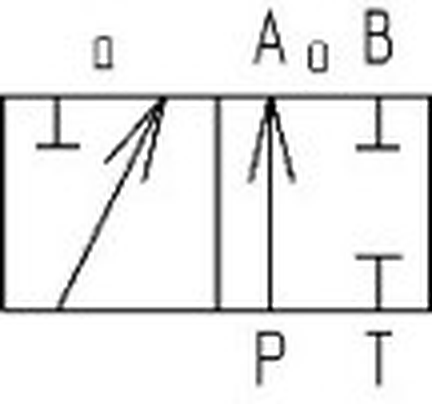

5731 эл.
Электромагнит со стороны канала А.
Схема и параметры →

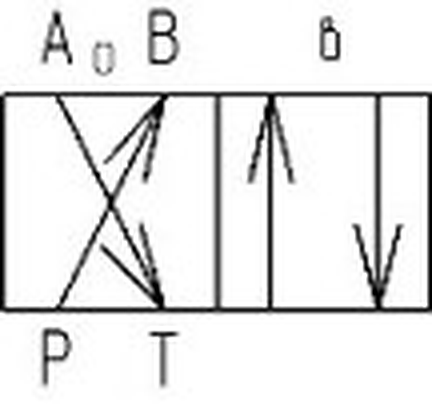

574Е1 эл.
Электромагнит со стороны канала В. В переходном состоянии золотника все каналы перекрыты.
Схема и параметры →

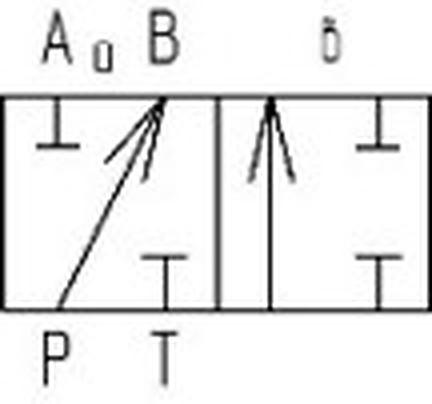

573Е1 эл.
Электромагнит со стороны канала В.
Схема и параметры →

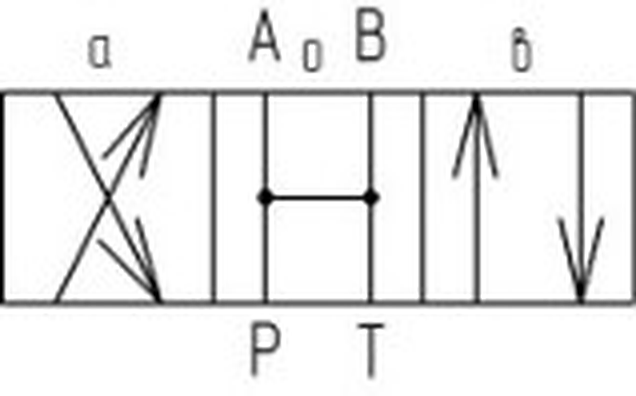

142 эл.
В нейтральном положении все каналы соединены.
Схема и параметры →

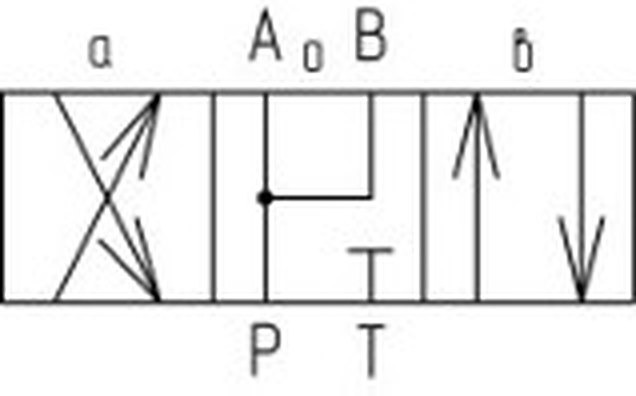

242 эл.
В нейтральном положении подпор каналов А и В.
Схема и параметры →

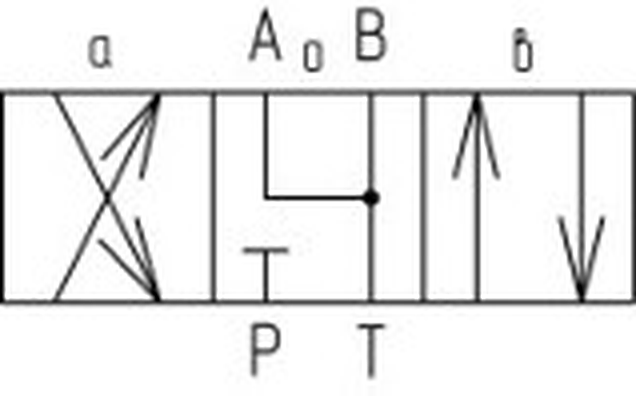

342 эл.
В нейтральном положении слив из каналов А и В в канал Т.
Схема и параметры →

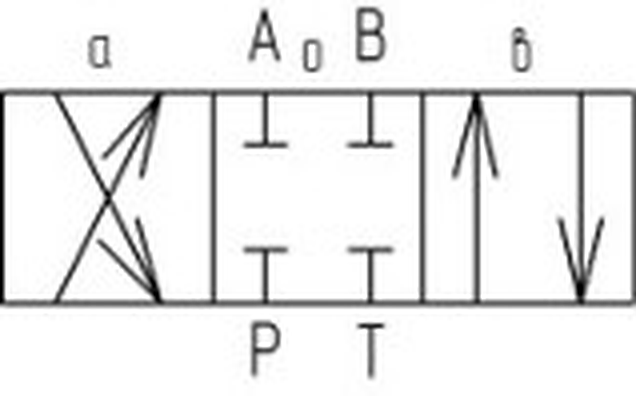

442 эл.
В нейтральном положении все каналы перекрыты.
Схема и параметры →

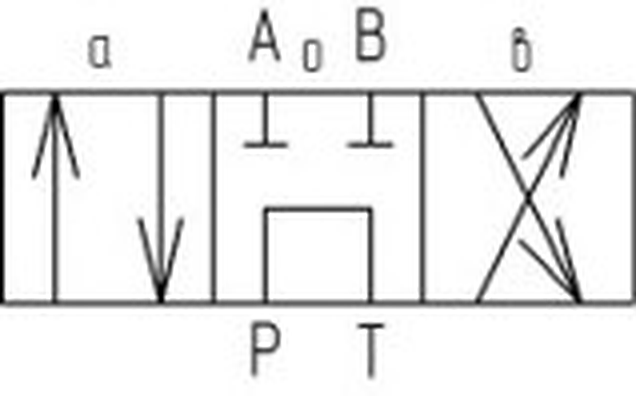

642 эл.
В нейтральном положении Р в Т, каналы А и В перекрыты.
Схема и параметры →
Все 20 схем ВЕ6 и ВЕ10 с последовательностями переключения →
Схемы и последовательности соединения каналов — по разделу 3.2 паспорта. Для каждого исполнения доступны четыре напряжения: Г12, Г24, В110, В220.
Параметры приведены по разделу 2 паспортов. Номинальный перепад давления определяется гидравлической схемой и расходом рабочей жидкости.
| Параметр | ВЕ6 | ВЕ10 |
|---|---|---|
| 1. Условный проход, мм | 6 | 10 |
| 2. Давление нагнетания, кгс/см² | 320 | 320 |
| 3. Давление на сливе, кгс/см², не более | 60 | 160 |
| 4. Номинальный перепад давления | зависит от схемы и расхода | зависит от схемы и расхода |
| 5. Расход, л/мин | ||
| с электромагнитом постоянного тока | 80 | 120 |
| с электромагнитом переменного тока 50 Гц | 60 | 120 |
| 6. Продолжительность включения при номинальном режиме, мин | 15 | 15 |
| 7. Время срабатывания, мс | ||
| с электромагнитом постоянного тока | 35 | 35 |
| с электромагнитом переменного тока 50 Гц | 20 | 20 |
| 8. Допустимые внутренние утечки при номинальном давлении, см³/мин | 80 | 80 |
| 9. Номинальное напряжение питания, В | ||
| постоянного тока | 24 | 24 |
| переменного тока частотой 50 Гц | 110; 220 | 110; 220 |
| 10. Номинальная потребляемая мощность, не более | ||
| постоянного тока, Вт | 22 | 22 |
| переменного тока частотой 50 Гц, ВА | 46 | 46 |
| 11. Масса с одним электромагнитом, кг, не более | 1,5 | 4,7 |
| 12. Масса с двумя электромагнитами, кг, не более | 2,0 | 6,3 |
Обозначение собирается из четырёх групп: тип и Ду, схема золотника, напряжение электромагнита и климатическое исполнение.

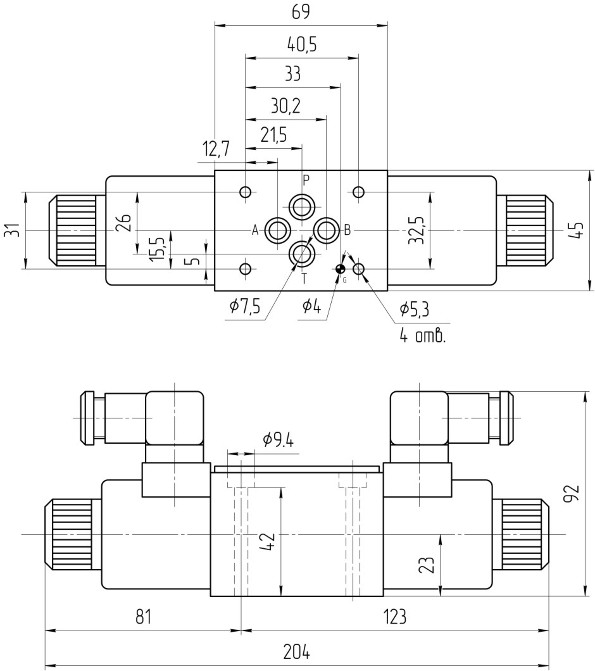

Чертежи и размеры — по разделу 5 паспортов. Переключите типоразмер; клик по чертежу открывает его в полном размере.
| Размер | С одним эл. | С двумя эл. |
|---|---|---|
| Длина гидрораспределителя, мм | 81 | 204 |
| Высота, мм | 92 | 92 |
| Ширина, мм | 45 | 45 |
| Длина стыковочной поверхности, мм | 69 | 69 |
| Присоединительные отверстия (4 отв.), мм | Ø5,3 | Ø5,3 |
| Установочные отверстия, мм | Ø7,5; Ø4 | Ø7,5; Ø4 |
| Присоединительный разъём, мм | Ø9,4 | Ø9,4 |
| Расположение каналов от базового торца, мм | 12,7; 21,5; 30,2; 33; 40,5; 69 | 12,7; 21,5; 30,2; 33; 40,5; 69 |
| Размеры корпуса (высота / вылет), мм | 26; 32,5; 42 | 26; 32,5; 42 |
| Присоединительные размеры электромагнита, мм | 64; 23; 22; 8,4 | 123; 23 |
Клик по чертежу открывает его в полном размере. Размеры — по паспорту; конструкция может меняться изготовителем.
| Размер | С одним эл. | С двумя эл. |
|---|---|---|
| Длина гидрораспределителя, мм | 201 | 296,6 |
| Высота, мм | 117 | 117 |
| Ширина, мм | 70 | 70 |
| Длина стыковочной поверхности, мм | 92 | 92 |
| Присоединительные отверстия (4 отв.), мм | Ø6 | Ø6 |
| Каналы Р, А, В, Т, мм | Ø11,2 | Ø11,2 |
| Присоединительный разъём, мм | Ø11 | Ø11 |
| Расположение каналов от базового торца, мм | 16,7; 27; 37,3; 50,8; 54; 92 | 16,7; 27; 37,3; 50,8; 54; 92 |
| Размеры корпуса (высота / вылет), мм | 46; 32,5; 21,4; 63 | 46; 32,5; 21,4; 63 |
| Присоединительные размеры электромагнита, мм | 80; 30; 40; 26; 6 | 121; 30; 40 |

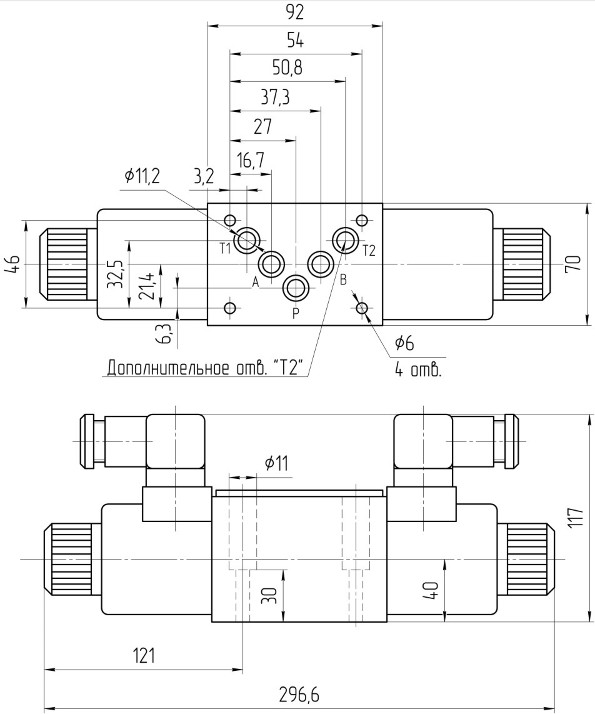

На чертеже ВЕ10 сливная линия показана двумя каналами T1 и T2; отверстие T2 — дополнительное.
Клик по чертежу открывает его в полном размере. Размеры — по паспорту; конструкция может меняться изготовителем.
Золотниковый распределитель с электромагнитным управлением: корпус, золотник, каналы P, A, B, T и один или два электромагнита с кнопкой ручного дублирования.
В корпусе размещён золотник и каналы: Р — напорная гидролиния, А и В — цилиндровые, Т — сливная. Золотник перемещается электромагнитами; при обесточенных магнитах работает кнопка ручного управления.
Показатели назначенного ресурса и гарантий — по разделу 8 паспорта.
Консервация — вариант ВЗ-1 по ГОСТ 9.014-78, срок действия 3 года. Хранение — в упаковке изготовителя в закрытых отапливаемых помещениях при температуре от +5 до +40 °С и относительной влажности не более 80 % при 25 °С. Гарантия изготовителя действует при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Оба паспорта оформлены по ГОСТ 2.601-2019, по 8 страниц: общие сведения, технические данные, структура обозначения, схемные исполнения, габариты, монтаж, безопасность, ресурс и гарантии.
Гидрораспределители с электромагнитным управлением типа ВЕ6. Москва, 2026.
Скачать
Гидрораспределители с электромагнитным управлением типа ВЕ10. Москва, 2026.
СкачатьПаспорт распространяется на группу гидрораспределителей с электромагнитным управлением всех схемных исполнений (574А, 574, 573, 574Е, 573Е, 14, 24, 34, 44, 64) с электромагнитами постоянного и переменного тока.
