Прямое управление · Ду 20 / 32 мм
1Рн203 / 1Рн323
Золотниковые распределители прямого действия Ду 20 и 32 мм по каталогу 2013 года. 1Рн203 и 1Рн323 — ручное, ножное, кулачковое или тяговое управление, давление 32 МПа, без электромагнитов и напряжений; схемы — по таблице 2.
- Ду 20 / 32 мм
- Давление 32 МПа
- Расход 160–200 / 330–500 л/мин
- Масса 20,4 / 47,5 кг
- Схем 16
Каталог PDF
2 типа: 1Рн203, 1Рн323Прямое управление32 МПаБез напряжений
Схемные исполнения
Схемы — по таблице 2 каталога 2013; 104 только для Ду 32, 154 для 1Рн не применяется.

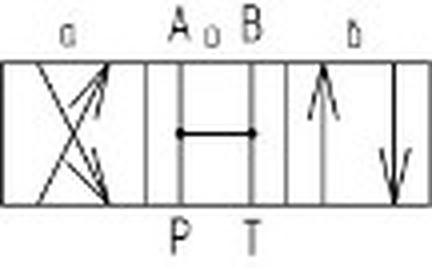

14схема
Все каналы соединены

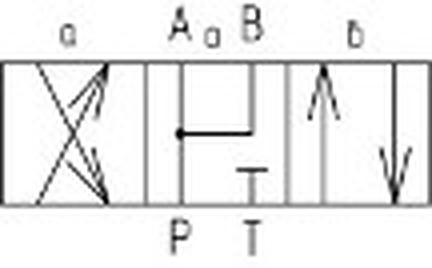

24схема
Подпор каналов А и В

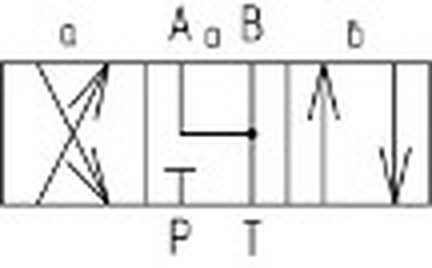

34схема
Слив из каналов А и В в Т

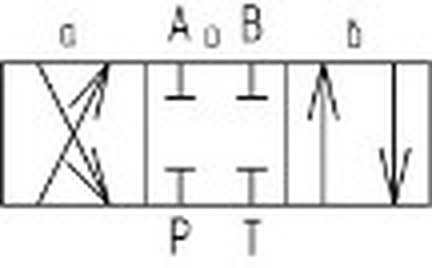

44схема
Все каналы перекрыты

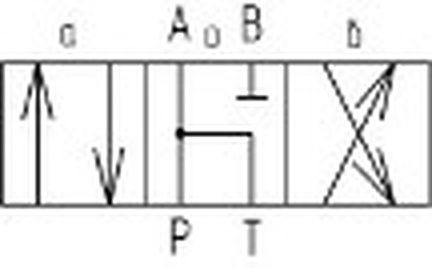

54схема
Р в А и Т, канал В перекрыт
64схема
Р в Т, А и В перекрыты

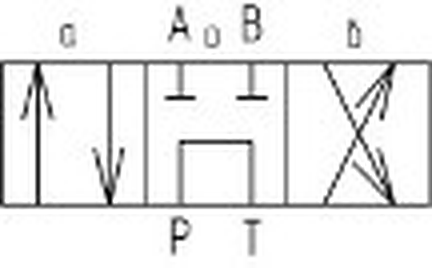

64Асхема
Р в Т, А и В перекрыты

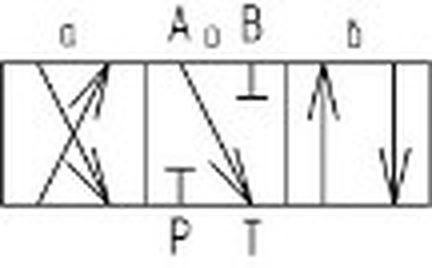

74схема
Р и В перекрыты, А в Т

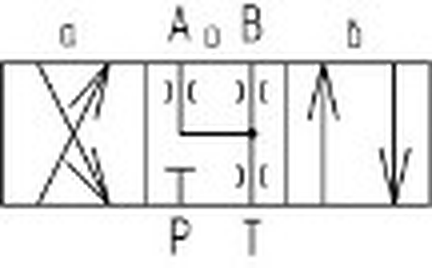

84схема
Р перекрыт, А и В в Т
84Асхема
Р перекрыт, А и В в Т

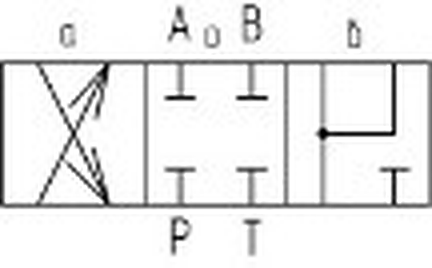

94схема
Все каналы перекрыты

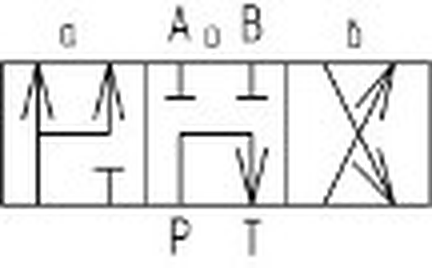

104схема
А и В перекрыты, Р в Т; только Ду 32

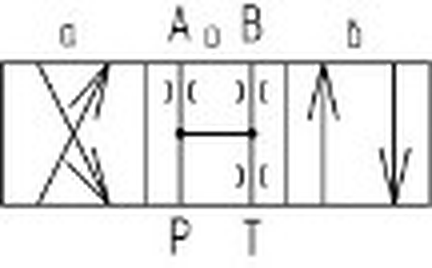

124схема
Все каналы соединены

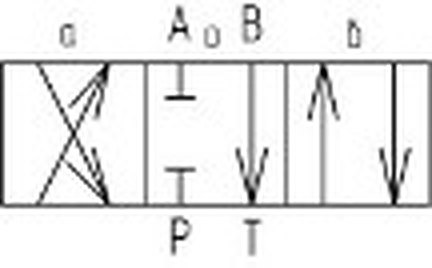

134схема
Р и А перекрыты, В в Т
574схема
Ручное управление со стороны А

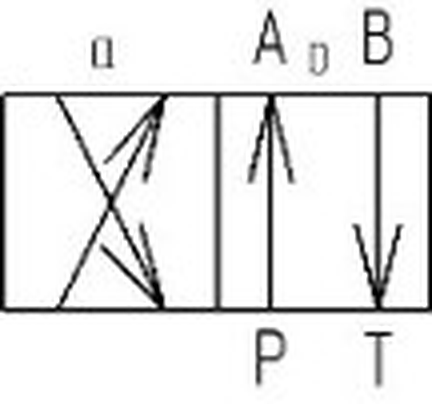

574Асхема
Ручное управление со стороны А
Обозначение
Структура обозначения: 1Рн323.44-В-УХЛ4
Тип · Ду1Рн3231Рн203 — Ду 20; 1Рн323 — Ду 32
Давление32 МПанепосредственное управление
УправлениеВВ — ручное; Н — ножное; К — кулачок; М — тяга
Схема4416 схем; 104 только Ду 32
Пример записи при заказеГИДРОРАСПРЕДЕЛИТЕЛЬ 1Рн323.44-В-УХЛ4
Полная структура обозначения
| Позиция | Код | Пояснение |
|---|---|---|
| 1Рн203; 1Рн323 | тип и Ду | 20 или 32 мм, прямое управление |
| 3 | давление на входе | 32 МПа |
| Ф | фиксация золотника | Ф — с фиксацией; без буквы — пружинный возврат |
| В; Н; К; М | вид управления | ручное / ножное / кулачок / тяга |
| 14…574А | схема | по таблице 2; 104 только Ду 32; 154 не применяется |
| УХЛ4; О4; ХЛ1 | климат | по ГОСТ 15150-69 |
Характеристики
| Условный проход, мм | 20 (1Рн203) · 32 (1Рн323) |
|---|---|
| Давление на входе, МПа | 32 |
| Расход рабочей жидкости, л/мин | 160–200 (Ду 20) · 330–500 (Ду 32) |
| Масса, кг, не более | 20,4 (Ду 20) · 47,5 (Ду 32) |
| Вид управления | В — ручное · Н — ножное · К — кулачок · М — тяга |
| Фиксация золотника | Ф — с фиксацией; без обозначения — пружинный возврат |
| Напряжение питания | нет |
Габариты
1Рн203 / 1Рн323каталог 2013, с. 31
| Размер | 1Рн203 | 1Рн323 |
|---|---|---|
| L, мм | 260 | 375 |
| H, мм | 140 | 160 |
| B, мм | 114 | 197 |
По каталогу 2013, с. 26 и 31; размеры для исполнения с непосредственным управлением.
