Ручной · Ду 6 мм
ВММ6
Золотниковый гидрораспределитель с ручным управлением, Ду 6 мм. Восемь схем, переключение ручкой со стороны канала А, фиксация золотника в крайних положениях или без фиксации.
- Ду 6 мм
- Давление 320 кгс/см²
- Расход 20–25 л/мин
- Масса 1,7 кг
- Схем 8
Паспорт PDF
8 схемРучка со стороны АФиксация ФМасса 1,7 кг
Схемные исполнения
Гидросхемы из паспорта. Для каждого исполнения в документе приведена последовательность соединения каналов.

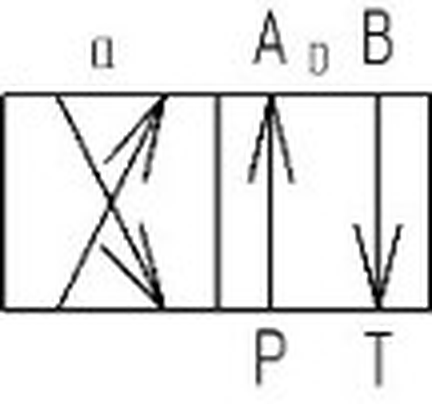

574А1 эл.
Ручка со стороны канала А
5741 эл.
Ручка со стороны канала А

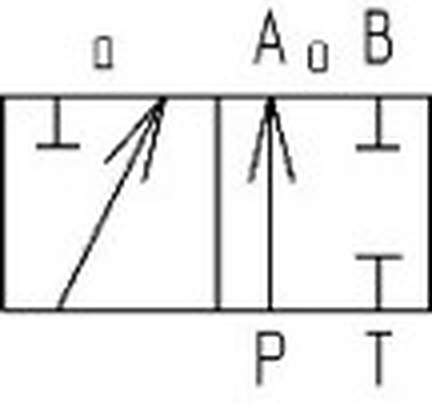

5731 эл.
Ручка со стороны канала А

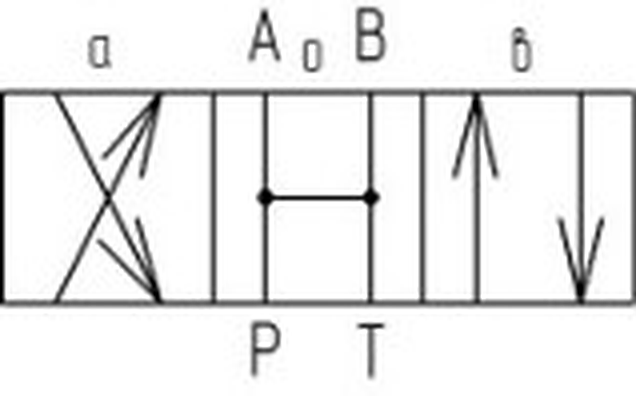

142 эл.
В нейтрали все каналы соединены

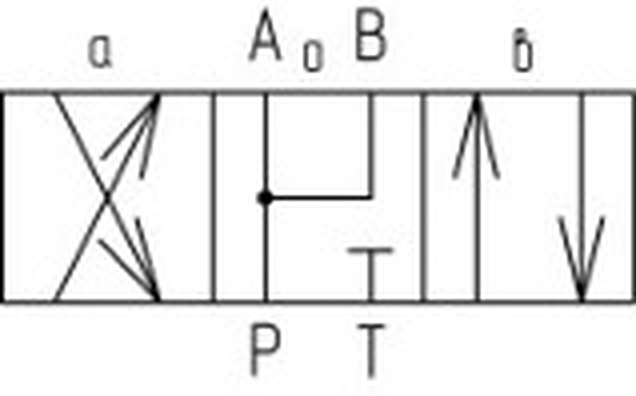

242 эл.
В нейтрали подпор А и В

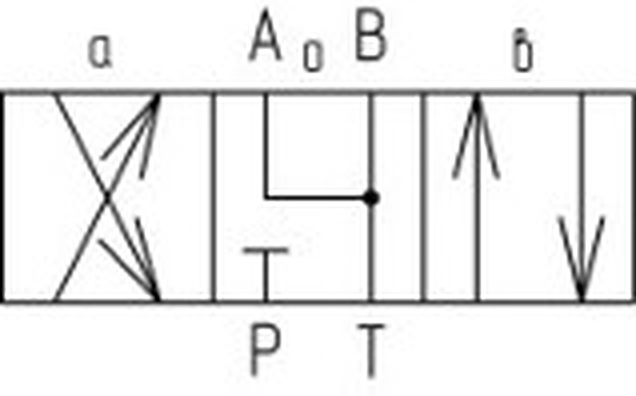

342 эл.
В нейтрали слив А и В в Т

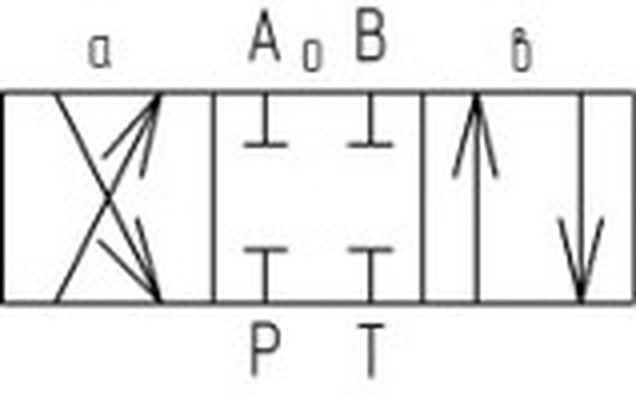

442 эл.
В нейтрали все каналы перекрыты

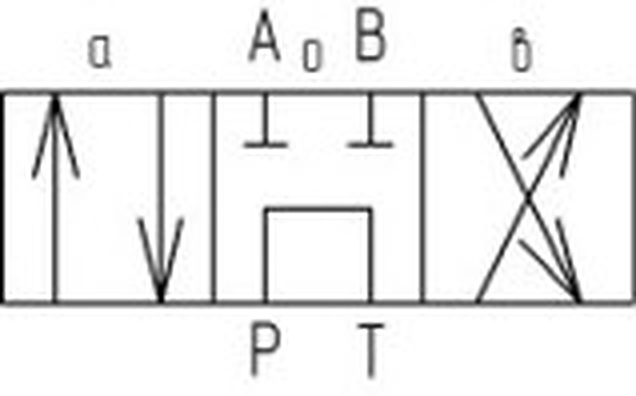

642 эл.
В нейтрали Р в Т, А и В перекрыты
Обозначение
Структура обозначения: ВММХ.Х.Х УХЛ4
Тип · ДуВММ6Ду 6 мм, ручное управление
Схема44573, 574, 574А, 14, 24, 34, 44, 64
ФиксацияФбез буквы — без фиксации; Ф — с фиксацией
КлиматУХЛ4УХЛ4, О4, ХЛ1 по ГОСТ 15150-69
Пример записи при заказеГИДРОРАСПРЕДЕЛИТЕЛЬ ВММ6.44.Ф УХЛ4
Полная структура обозначения
| Позиция | Код | Пояснение |
|---|---|---|
| ВММ | тип изделия | Гидрораспределитель золотниковый с ручным управлением |
| 6; 10 | условный проход | 6 мм (ВММ6); 10 мм (ВММ10) |
| 573…64 | схема | схемное исполнение золотника |
| Ф | фиксация | без обозначения — без фиксации; Ф — с фиксацией |
| УХЛ4 | климат | УХЛ4, О4, ХЛ1 по ГОСТ 15150-69 |
Характеристики
| Условный проход, мм | 6 |
|---|---|
| Номинальное давление на входе, кгс/см² | 320 |
| Максимальное давление на выходе, кгс/см² | 100 |
| Максимальное давление управления, кгс/см² | 6–60 |
| Расход рабочей жидкости, л/мин | 20–25 |
| Масса, кг, не более | 1,7 |
| Температура окружающей среды | от −40 до +55 °С |
Габариты
ВММ6паспорт, раздел 5
| Размер | ВММ6 |
|---|---|
| Габаритная длина, мм | 145 |
| Высота с ручкой, мм | 120 |
| Ширина, мм | 44 |
| Длина стыковочной поверхности, мм | 69 |
| Присоединительные отверстия (4 отв.), мм | Ø5,3 |
| Каналы Р, А, В, Т, мм | Ø7,5 |
| Присоединительный разъём, мм | Ø9,4 |
| Ручка: диаметр / длина, мм | Ø25 / 40 |
| Угол поворота ручки | ±15° |
| Высота корпуса, мм | 42 |
| Ось ручки до торца, мм | 49; 67 |
| Координаты каналов от торца, мм | 12,7; 21,5; 30,2; 40,5; 69 |
